DB001
1、產品介紹
DB001是4G CAT1版 OBD終端(即插即用)。使用了4G CAT1通信模塊、北斗定位模塊、高性能三軸重力傳感器可以將車輛車 輛軌跡，電子圍欄，駕駛行為，防盜追蹤等實現對車隊的遠程管理。● 支持4GCAT1 網絡●定位軌跡(北斗雙模)●提醒報警數據●拔出報警(選配備電110mA)● SIM卡外置/支持貼片卡
2、產品規格
2.1 外觀結構
|
屬性 |
描述 |
|

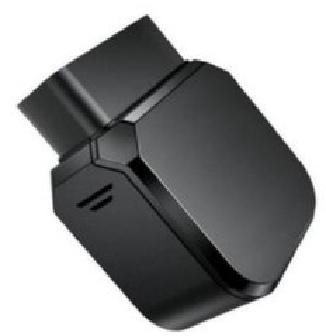

產品外觀 |
|
|
產品尺寸 |
60*49*24mm(長*寬*高) |
|
產品重量 |
66g |
2.2整機參數
|
屬性 |
描述 |
|
工作電壓 |
9V-36V DC |
|
平均工作電流 |
120mA@12V |
|
休眠工作電流 |
<7mA@12V |
|
工作溫度 |
-30C～+70℃ |
|
存儲溫度 |
-40°C～+85℃ |
|
定位精度 |
<10m |
|
GPS頻率范圍 |
1575.42MHZ |
|
OBD類型 |
支持OBD II/EOBD |
|
SM卡 |
外置SIM卡或貼片卡 |
|
4G天線 |
內置 |
|
GPS天線 |
內置 |
|
USB |
1.串口：3.3V TTL電平 2.輸出電壓：0V輸出/5V輸出/12V輸出(三選一) |
2.3定位參數
|
屬性 |
描述 |
|
定位模式 |
GPS/BD |
|
工作模式 |
單GPSL1、單BD2 B1、GPSL1/BD2 B1雙模 |
|
冷啟動時間 |
≤30s(平均) |
|
熱啟動時間 |
≤5s(平均) |
|
定位精度 |
水平<10m | 高程<10m |
|
測速精度 |
<0.1m/s |
|
靈敏度 |
捕獲<-145dBm|跟蹤<-161dBm |
|
天線形態 |
內置 |
3、產品功能
3.1 車機功能
|
通信管理功能 |
|
|
休眠 |
車輛熄火3分鐘后進入休眠，降低功耗 |
|
4G CAT1網絡 |
支持4G CAT1通信 |
|
通信協議 |
數據信息與平臺交互采用TCP協議 |
|
網絡掉線重連 |
網絡掉線能夠自動重連 |
|
參數設置 |
通過平臺直接對終端進行IP地址、端口號、APN設置，并有密碼保護 |
|
定位功能 |
|
|
定位數據 |
間隔5S上傳包括經緯度、時間、衛星數、速度、方向、ACC狀態 |
|
基站定位(定制) |
包含網絡基站LAC和CellID信息、運營商編碼 |
|
智能軌跡 |
終端自動判斷軌跡路線，實現智能上報GPS點，實現軌跡蝴蝶形效果 |
|
按時間間隔報告 |
監控平臺設置發送終端回傳定位信息的方式及頻率參數 |
|
提醒報警功能 |
|
|
點火提醒 |
車輛點火上報點火報警，包含報警時間、GPS信息 |
|
熄火提醒 |
車車輛熄火上報熄火報警，包含報警時間、GPS信息 |
|
車輛低電壓報警 |
車輛電壓低于可設置的電壓閥值，上報低電壓報警，包含報警時間 |
